Jako dostawca kątowników aluminiowych często otrzymuję zapytania od klientów dotyczące nośności tych wszechstronnych elementów konstrukcyjnych. Zrozumienie nośności aluminiowego kątownika ma kluczowe znaczenie dla różnych zastosowań, począwszy od projektów budowlanych i inżynieryjnych po zadania związane z majsterkowaniem w domu. W tym poście na blogu zagłębię się w czynniki wpływające na nośność kątowników aluminiowych i przedstawię kilka spostrzeżeń, które pomogą Ci podjąć świadome decyzje przy wyborze odpowiedniego produktu do Twoich potrzeb.
Czynniki wpływające na obciążenie – nośność kątowników aluminiowych
Właściwości materiału
Pierwszym i najbardziej podstawowym czynnikiem jest sam materiał. Aluminium znane jest z doskonałego stosunku wytrzymałości do masy. Różne stopy aluminium mają różne właściwości mechaniczne, które bezpośrednio wpływają na nośność. Na przykład stop aluminium 6061 - T6 jest szeroko stosowany w zastosowaniach konstrukcyjnych ze względu na jego wysoką wytrzymałość, dobrą odporność na korozję i spawalność. Stop ten może wytrzymać stosunkowo duże naprężenia w porównaniu do niektórych innych stopów aluminium.
Czystość aluminium również odgrywa rolę. Aluminium o wyższej czystości ma na ogół niższą wytrzymałość, ale lepszą ciągliwość, podczas gdy stopy aluminium z określonymi pierwiastkami stopowymi są zaprojektowane w celu zwiększenia wytrzymałości. Kiedy mówimy o nośności, zasadniczo patrzymy na to, jakie naprężenia może wytrzymać materiał, zanim ulegnie odkształceniu lub zniszczeniu.
Wymiary geometryczne
Rozmiar i kształt kątownika aluminiowego są krytycznymi wyznacznikami jego nośności. Grubość pręta, długość nóg i całkowita powierzchnia przekroju poprzecznego wpływają na jego zdolność do przenoszenia obciążeń. Grubszy kątownik z dłuższymi nogami będzie zazwyczaj miał większą nośność niż cieńszy i krótszy.
Na przykład, jeśli porównamy mały aluminiowy kątownik o polu przekroju poprzecznego 1 cal kwadratowy i duży kątownik o polu przekroju poprzecznego 5 cali kwadratowych, większy drążek może wytrzymać znacznie większe obciążenie. Dzieje się tak dlatego, że większy obszar przekroju poprzecznego zapewnia więcej materiału, który jest w stanie wytrzymać przyłożone siły.
Warunki ładowania
Kolejnym ważnym czynnikiem jest sposób przyłożenia obciążenia do kątownika aluminiowego. Istnieją różne rodzaje obciążeń, takie jak obciążenie osiowe, obciążenie zginające i obciążenie ścinające.
- Obciążenie osiowe: Gdy obciążenie przykładane jest wzdłuż osi kątownika, pręt jest poddawany głównie ściskaniu lub rozciąganiu. Podczas ściskania pręt musi wytrzymać siłę zgniatania, natomiast podczas rozciągania musi wytrzymać siłę ciągnącą. Nośność przy obciążeniu osiowym zależy od granicy plastyczności materiału i pola przekroju poprzecznego pręta.
- Zginanie, ładowanie: Zginanie ma miejsce, gdy obciążenie jest przyłożone prostopadle do osi pręta, powodując jego zgięcie. Odporność kątownika na zginanie jest związana z jego momentem bezwładności, który jest właściwością geometryczną zależną od kształtu i wymiarów przekroju poprzecznego. Pręt o większym momencie bezwładności może lepiej wytrzymać zginanie i dzięki temu ma większą nośność w warunkach zginania.
- Ładowanie ścinające: Obciążenie ścinające ma miejsce, gdy dwie części pręta są zmuszone do przesuwania się obok siebie. Wytrzymałość materiału aluminiowego na ścinanie i pole przekroju poprzecznego w płaszczyźnie ścinania określają nośność pod obciążeniem ścinającym.
Warunki końcowe
Sposób podparcia lub zamocowania końców kątownika aluminiowego wpływa również na jego nośność. Istnieją różne warunki końcowe, takie jak końce stałe, końce przegubowe i końce swobodne.
- Stałe końcówki: Gdy końce pręta są nieruchome, nie można ich obracać ani przesuwać. Zapewnia to dodatkowe wsparcie i zwiększa nośność pręta, zwłaszcza przy obciążeniach zginających.
- Przypięte końcówki: Przypięte końce umożliwiają obrót pręta, ale ograniczają przesuwanie. Nośność w warunkach końca przegubowego jest niższa niż w warunkach końca stałego.
- Wolne końcówki: Pręt z wolnymi końcami ma najmniejsze podparcie i tym samym najniższą nośność.
Obliczanie obciążenia - nośność
Obliczenie dokładnej nośności kątownika aluminiowego jest złożonym procesem, który często wymaga zaawansowanej wiedzy inżynierskiej i wykorzystania oprogramowania do analizy konstrukcji. Istnieją jednak pewne ogólne wzory i standardy, które można zastosować do obliczeń przybliżonych.
W przypadku obciążenia osiowego maksymalne obciążenie osiowe (P), jakie może wytrzymać pręt, można oszacować za pomocą wzoru (P=\sigma_yA), gdzie (\sigma_y) jest granicą plastyczności materiału aluminiowego, a (A) jest polem przekroju poprzecznego pręta.
W przypadku obciążenia zginającego maksymalny moment zginający (M), jaki może wytrzymać pręt, jest powiązany z jego modułem przekroju (S) i dopuszczalnym naprężeniem zginającym (\sigma_b) za pomocą wzoru (M = \sigma_bS). Wskaźnik przekroju jest właściwością geometryczną, którą można obliczyć na podstawie kształtu przekroju poprzecznego kątownika.
Należy zauważyć, że obliczenia te opierają się na wyidealizowanych warunkach i założeniach. W rzeczywistych zastosowaniach czynniki takie jak korozja, zmęczenie i temperatura mogą również wpływać na nośność. Dlatego zawsze zaleca się skonsultowanie się z profesjonalnym inżynierem w celu uzyskania dokładnych obliczeń nośności w krytycznych zastosowaniach.
Zastosowania i znaczenie obciążenia - nośność
Kątowniki aluminiowe są szeroko stosowane w różnych zastosowaniach, a zrozumienie ich nośności jest niezbędne dla zapewnienia bezpieczeństwa i niezawodności tych zastosowań.
- Budowa: W budownictwie kątowniki aluminiowe stosuje się do obramowań, konstrukcji wsporczych i elementów dekoracyjnych. Można je na przykład zastosować jako stężenia narożne w szkielecie budynku. Znajomość nośności pomaga architektom i inżynierom projektować konstrukcje, które wytrzymają oczekiwane obciążenia, takie jak ciężar materiałów budowlanych, siły wiatru i siły sejsmiczne.
- Produkcja: W przemyśle wytwórczym kątowniki aluminiowe są wykorzystywane do produkcji maszyn, urządzeń i osprzętu. Muszą wytrzymać ciężar komponentów i wszelkie obciążenia dynamiczne powstające podczas pracy. Zrozumienie nośności gwarantuje bezpieczną i wydajną pracę maszyny.
- Projekty DIY: Nawet w przypadku projektów majsterkowania typu „zrób to sam”, takich jak budowa półki na książki lub szopy ogrodowej, ważna jest nośność kątowników aluminiowych. Stosowanie kątowników o niewystarczającej nośności może prowadzić do uszkodzeń konstrukcji i potencjalnych zagrożeń bezpieczeństwa.
Porównanie z innymi materiałami konstrukcyjnymi
Rozważając zastosowanie kątowników aluminiowych, warto porównać ich nośność z innymi popularnymi materiałami konstrukcyjnymi, takimi jakStal kątowa ze stali węglowej.
Stal kątowa ze stali węglowej ma na ogół większą gęstość i większą wytrzymałość niż kątowniki aluminiowe. Jednak aluminium ma kilka zalet, takich jak lekkość, odporność na korozję i łatwość produkcji. W zastosowaniach, w których masa jest czynnikiem krytycznym, np. w przemyśle lotniczym i motoryzacyjnym, kątowniki aluminiowe mogą być lepszym wyborem pomimo ich stosunkowo niższej nośności w porównaniu ze stalą węglową.
Nasze produkty z kątownikami aluminiowymi

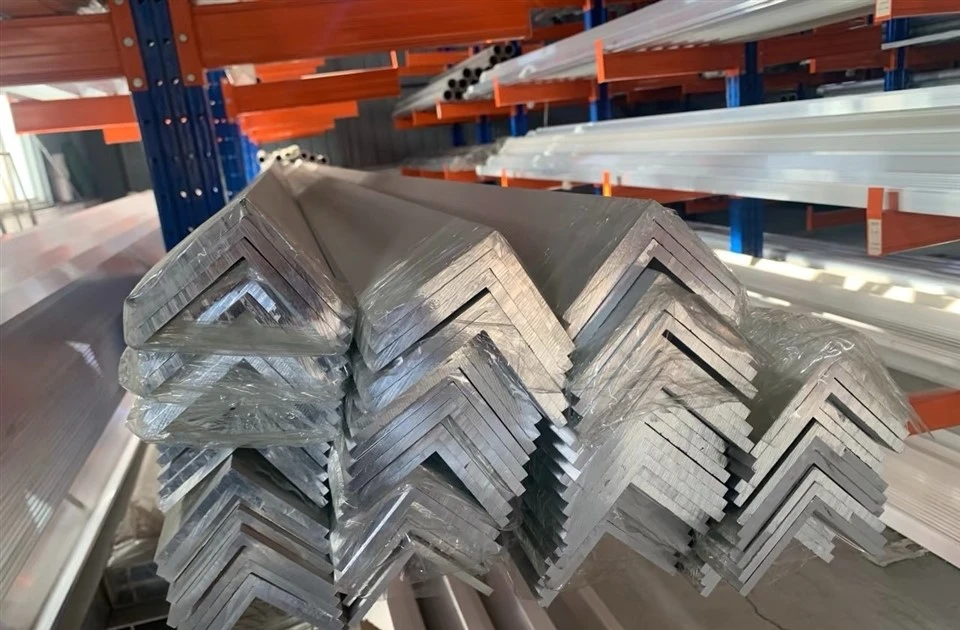

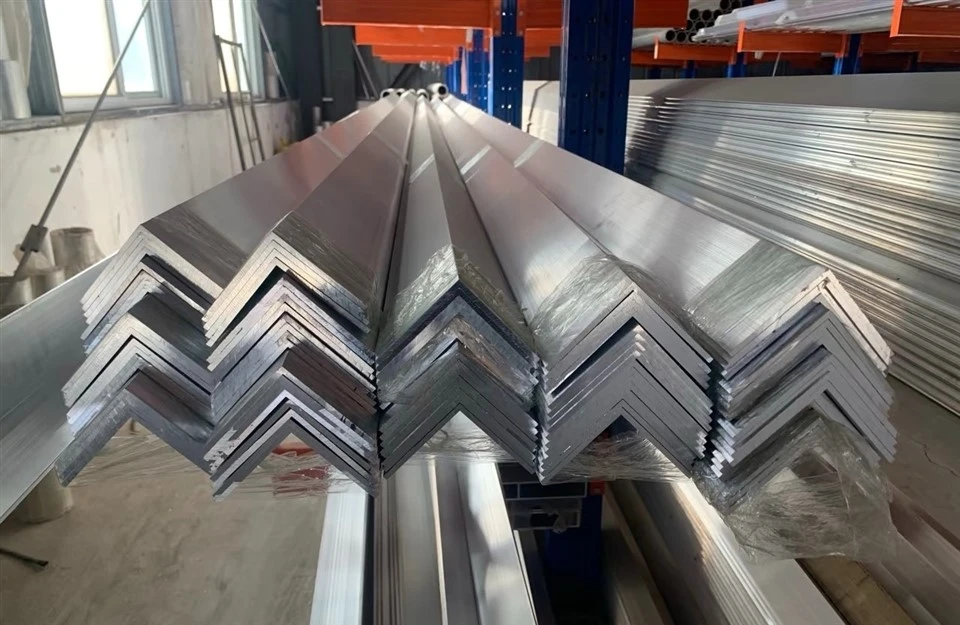

Jako dostawca oferujemy szeroką gamęKątowniki aluminioweIKątowniki aluminiowe anodowaneaby sprostać różnym potrzebom klientów. Nasze produkty wykonane są z wysokiej jakości stopów aluminium i są dostępne w różnych rozmiarach i wykończeniach.
Rozumiemy, że zastosowanie każdego klienta jest wyjątkowe, a wymagania dotyczące nośności mogą się różnić. Dlatego zapewniamy wsparcie techniczne, aby pomóc naszym klientom w wyborze odpowiedniego produktu do ich konkretnych zastosowań. Niezależnie od tego, czy pracujesz nad dużym projektem budowlanym, czy małym zadaniem typu „zrób to sam”, możemy pomóc Ci w znalezieniu kątownika aluminiowego o odpowiedniej nośności.
Skontaktuj się z nami w sprawie zakupów
Jeśli są Państwo zainteresowani naszymi produktami z kątowników aluminiowych lub potrzebują Państwo więcej informacji na temat ich nośności, prosimy o kontakt. Zależy nam na dostarczaniu najlepszych produktów i usług, aby zapewnić powodzenie Twoich projektów. Nasz zespół ekspertów jest gotowy odpowiedzieć na Twoje pytania i pomóc w realizacji Twoich potrzeb związanych z zakupami.
Referencje
- Budynas, RG i Nisbett, JK (2011). Projekt inżynierii mechanicznej Shigleya. McGraw-Wzgórze.
- Tymoszenko, SP i Gere, JM (1972). Mechanika Materiałów. Van Nostranda Reinholda.
